單晶硅壓力變送器故障案例的分析

煉鐵工藝中有許多重要的工藝控制壓力參數，如高爐爐頂壓力、熱風壓力、還有許多介質運行監控參數如壓縮空氣壓力、水罐壓力等。現介紹這些壓力測量過程中壓力變送器的故障的分析和處理。

2 .1排除爐頂壓力異常顯示故障

2.1.1故障現象

高爐主控室監控計算機顯示爐頂壓力冗余設置的一臺壓力變送器的顯示值比其他兩臺低50kPa。

2.1.2故障分析與處理

檢查現場變送器，分析壓力變送器可能存在的問題，首先打開變送器蓋，拆下兩根信號線，用信號發生輸出標準4~20mA給上位機和PLC，監控系統正常，確定變送器故障。變送器故障原因分析:零點漂移、變送器故障、現場儀表外接的浪涌保護器損壞、取壓口堵塞或泄露。首先關閉取壓閥打開排液閥觀察零點是否漂移。如果零點漂移，調整零點，故障排除。其次拆除浪涌保護器三根線，觀察變送器顯示是否正常，如正常說明浪涌保護器故障，更換浪涌保護器，故障排除，打開取壓口清污并檢查密封墊，清理后測試如變送器顯示正常，說取壓口問題，故陲排除。非常后用過程校驗儀讀取變送器的過程模擬量值和對應mA信號值，對輸出線路電流調整，如能調整到精度范圍，故障排除，如不能調整，近換新變送器，故障排除。

2.2排除壓縮空氣總管壓力變送器指示值偏高故障

2.2 .1故障現象

壓縮空氣管道的壓力測量變送器，經常出現壓力偏高現象。

2.2.2故障分析與處理

壓縮空氣變送器輸出電流經常偏高?？赡艿脑蛴袃煞矫?，首先是壓力變送器岑點漂移，其次是壓力變送器導壓管積水，造成疊加壓力使測量值偏高。由于壓縮空氣雖經干燥處理，但含水量還是很高，氣溫變化極易產生冷凝水，冷凝水在導壓管積聚形成水位壓差，造成壓力疊加，使測量值偏高。打開排液閥清除液體，加強取壓口保溫，故障排除。

2.3排除熱風壓力測量值線性不好，測量不準確故障。

2.3.1故障現象檢修校驗熱風壓力變送器時，發現上升線性不好，信號不穩。

2.3.2故障分析與處理

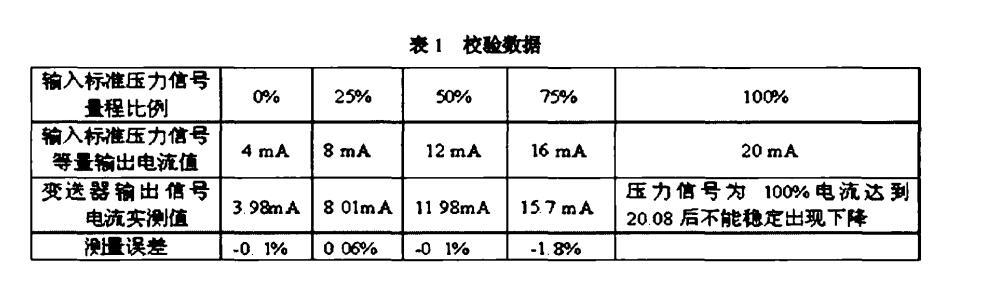

變送器的誤差范圍為±0.1%，從上面數據看75%時出現誤差為–1.8 %超出了誤差范圍，且100%時出現了壓力信號不穩，系統泄壓?jiǎn)栴}。檢查壓力變送器排液閥是否關嚴，并更換其他變送器試驗排除壓力校驗設備自身泄壓故障，檢查試驗取壓接頭，發現壓力變送器取壓接頭上的密封墊非原廠標準密封墊出現壓緊不實，導致量程上限壓力過高出現微泄露現象，重新更換密封墊后，校驗上升及回程各點偏差均

以上是單晶硅壓力變送器的故障分析，更多的詳細可與我公司了解。
